99精品国产福利在线观看_亚洲精品国产精品乱码在线观看_国产精品欧美亚洲韩国日本_精品无码久久久久久久久久

硅磚的材料是以石英巖為原料，加入少量礦化劑。在高溫下燒成的，其礦物組成組成為鱗石英、方石英和高溫形成的玻璃質等復相組織，其AiO2含量在93%以上。燒成較好的硅磚中，鱗石英的含量高，占50%~80%；方石英次之，只占10%~30%；而石英與玻璃相的含量波動在5%~15%。

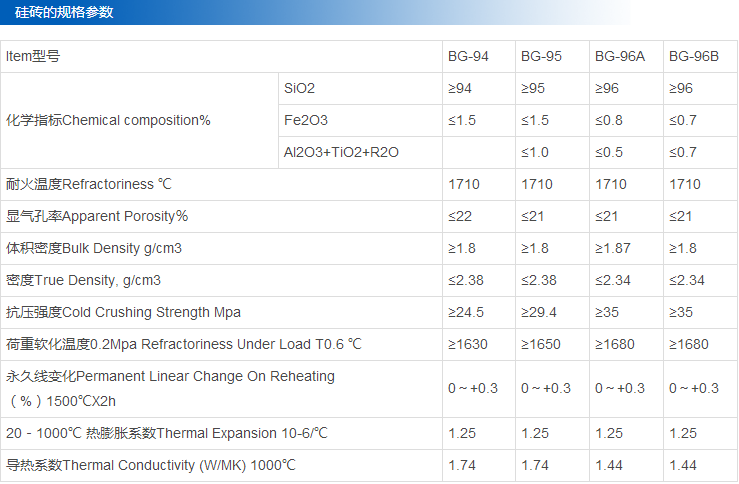

硅磚理化指標

項目	指標
	BG-96A	BG-96B	BG-95	JG-94	GZ-94
SiO2  %	≥96	≥96	≥95	≥94.5	≥94
Fe2O3  %	≤0.6	≤0.8	≤1.0	≤1.2	≤1.4
熔融指數  %	≤0.5	≤0.7	/	/	/
顯氣孔率  %	≤21	≤22	≤22	≤22	≤24
真密度  g/cm3	≤2.34			≤2.33	≤2.35
常溫耐壓強度  MPa	≥40	≥35	≥30	≥40	≥30
0.2MPa荷重軟化開始溫度  ℃	≥1680	≥1670	≥1670	≥1650	≥1650
加熱永久線變化  % 1450℃×2h	0~0.2				/
殘余石英  %	≤3			≤1.5	/

鄭州榮盛專注硅質耐材的研發與生產，可定制各類硅質定型不定型耐火材料，歡迎廣大客戶前在咨詢。
