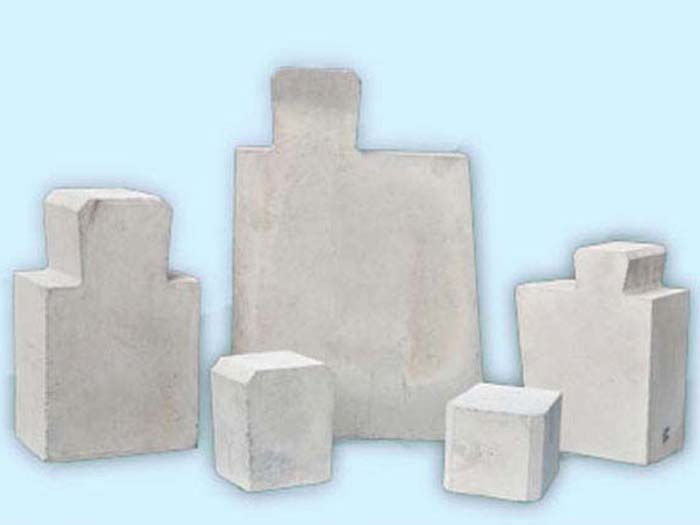

流口磚氮化硅結合碳化硅耐火磚
2018-01-29 14:31:13 點擊：
以氮化硅為主要結合相的碳化硅制品。一般含碳化硅70%～75%，氮化硅18%～25%。具有良好抗腐蝕能力，1400℃抗折強度達50～55MPa，顯氣孔率15%。熱膨脹系數(4.5～5.0)×10-2℃-1。采用高溫燒成法制備。主要用于高爐風口、鋁電解槽內襯等。
氮化硅結合碳化硅制品是一種全新的結構陶瓷材料，它采用高純度碳化硅粉料和金屬硅粉，經注漿成型工藝制成多孔坯體后，在1400~1500℃的溫度下，經反應燒結而形成。在燒結過程中向爐內充高純氮氣，使坯體中的硅與氮氣反應生成Si3N4，因此，氮化硅結合碳化硅是兩相復合材料，其中SIC占75%左右，Si3N4占23%左右，它的強度高，抗氧化能力強，作為窯具材料特別適合在中、低溫，大載荷的窯爐中使用，使用溫度1450℃左右。
NSIC具有高于RSIC產品的抗折強度和優異的抗氧化性能。除了其本身的結構特性，NSIC產品還具有良好的耐磨性能和對金屬熔液的抗腐蝕性，并有良好的高溫承載能力，可制成窯具、窯爐配件和結構部件在陶瓷耐火材料、電瓷、電子陶瓷、冶金化工、機械、環保等領域應用。
氮化硅結合碳化硅材料的主要特點：承載能力很高、燒成時間短、抗熱震性能好、抗氧化性能好、沒有收縮、較高使用溫度1450℃、節能 。
