高鋁磚性能主要取決于氧化鋁的含量，其氧化鋁含量越高荷重軟化溫度等特性更加優(yōu)良。高鋁磚根據氧化鋁Al2O3含量分成為三個等級：一級高鋁磚──Al2O3含量75%；二級高鋁磚──Al2O3含量為 65%；三級高鋁磚──Al2O3含量為60%。
高鋁磚產品特點：
a、耐火度
高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達1750~1790℃，屬于高品質耐火材料。
b、荷重軟化溫度
因為高鋁制品中Al2O3高，雜質量少，形成易熔的玻璃體少，所以荷重軟化溫度比粘土磚高，但因莫來石結晶未形成網狀組織，故荷重軟化溫度仍沒有硅磚高。
c、抗渣性
高鋁磚中Al2O3較多，接近于中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO2，所以抗堿性渣的能力比抗酸性渣的能力弱些。
高鋁磚主要用于砌筑高爐、熱風爐、電爐爐頂、鼓風爐、反射爐、回轉窯內襯。此外，高鋁磚還廣泛地用做平爐蓄熱式格子磚、澆注系統(tǒng)用的塞頭、水口磚等。但高鋁磚價格要比粘土磚高，故用粘土磚能夠滿足要求的地方就不必使用高鋁磚。

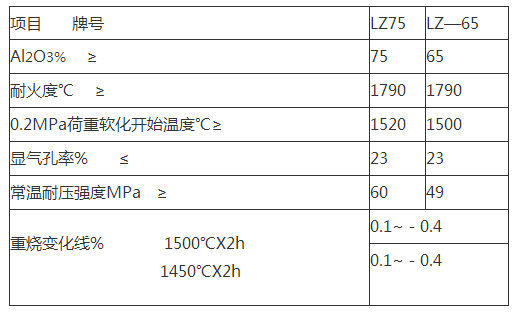

| 項目 | 指標 | |||||
| LZ-80 | LZ-75 | LZ-70 | LZ-65 | LZ-55 | LZ-48 | |
| Al2O3 % | ≥80 | ≥75 | ≥70 | ≥65 | ≥55 | ≥48 |
| 顯氣孔率 % | ≤21 | ≤24 | ≤24 | ≤24 | ≤22 | ≤22 |
| 常溫耐壓強度 MPa | ≥70 | ≥60 | ≥55 | ≥50 | ≥45 | ≥40 |
| 0.2MPa荷重軟化開始溫度 ℃ | ≥1530 | ≥1520 | ≥1510 | ≥1500 | ≥1450 | ≥1420 |
| 加熱線變化 % | 1500℃×2h -0.4~0.2 |
1450℃×2h -0.4~0.1 |
||||
